Bombas de polpa: os cavalos de batalha das aplicações abrasivas e corrosivas

Em indústrias onde a movimentação de misturas de sólidos e líquidos é um requisito principal, a bomba centrífuga padrão costuma ser uma receita para falhas rápidas e tempos de inatividade dispendiosos. A solução está em uma classe especializada de equipamentos projetados para lidar com o desgaste implacável e as condições exigentes das misturas sólido-fluido: a bomba de polpa. Projetadas para oferecer resiliência, potência e eficiência diante de abrasão e corrosão, as bombas de polpa são ativos essenciais em mineração, processamento mineral, dragagem e geração de energia. Este artigo fornece um exame detalhado dos tipos de bombas de polpa, princípios operacionais, principais recursos de projeto, ciência dos materiais e as considerações críticas para sua seleção e operação.

1. Introdução: O Desafio Único do Bombeamento de Polpa

Bombear uma lama – uma mistura de líquido (geralmente água) e partículas sólidas – apresenta desafios muito além daqueles de bombear líquidos claros. A presença de sólidos introduz duas forças destrutivas primárias:

• Abrasão: O desgaste mecânico dos componentes internos da bomba por partículas sólidas e duras que deslizam ou colidem contra superfícies.

• Erosão: O desgaste acelerado causado pelo impacto cumulativo de partículas sólidas transportadas pelo líquido em alta velocidade.

A gravidade desses efeitos é influenciada por fatores como:

• Tamanho e distribuição de partículas: Areias finas vs. rochas grandes.

• Forma de partícula: Partículas angulares e pontiagudas são mais abrasivas que as arredondadas.

• Dureza das Partículas: Comparado com a dureza dos materiais da bomba.

• Concentração de Sólidos: A porcentagem de sólidos em peso ou volume na mistura.

• Velocidade de fluxo: Velocidades mais altas aumentam drasticamente a taxa de desgaste erosivo.

As bombas de polpa são projetadas especificamente para gerenciar esses fatores, sacrificando parte da eficiência hidráulica em prol de imensa durabilidade e confiabilidade.

2. Tipos de Bombas de Polpa

As bombas de polpa podem ser amplamente categorizadas com base em seu projeto e aplicação:

a) Bombas Centrífugas de Polpa:
O tipo mais comum, que utiliza um impulsor rotativo para transmitir energia cinética à lama.

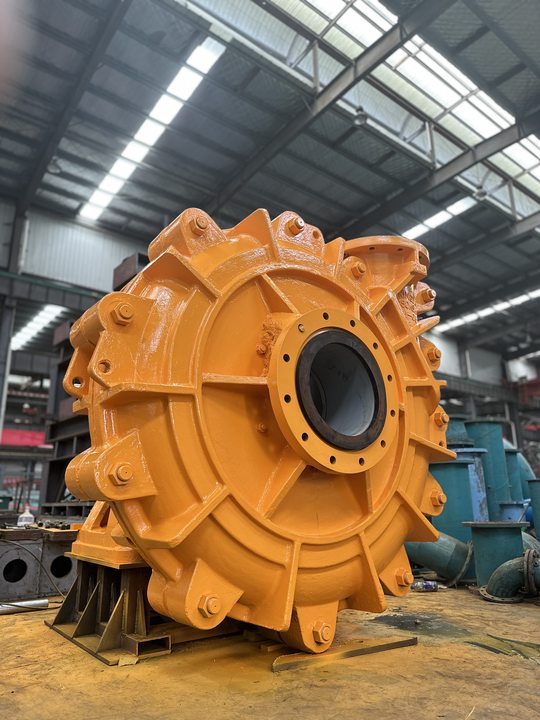

• Bombas de Polpa Horizontais: O burro de carga padrão. O eixo é horizontal e a bomba normalmente é montada em uma placa de base com motor de acionamento. Eles são robustos e acessíveis para manutenção, mas requerem um sistema de sucção ou escorva inundado.

• Bombas de Polpa Verticais (Bombas Cantilever ou Tanque): Estas bombas não possuem rolamentos submersos. O motor está localizado acima do reservatório e um longo eixo o conecta ao impulsor, que fica submerso na lama. Este projeto é ideal para reservatórios e tanques onde a sedimentação de sólidos pode danificar os rolamentos submersos encontrados em outras bombas verticais.

• Bombas de polpa submersíveis: Projetado para operar totalmente submerso na lama, frequentemente usado em dragagem, drenagem de valas e bombeamento de poços profundos. Eles são altamente portáteis, mas requerem vedação robusta e isolamento elétrico.

b) Bombas de Polpa de Deslocamento Positivo (PD):
Usado para bombear polpas altamente viscosas, sem sedimentação ou de concentração muito alta, onde uma bomba centrífuga teria dificuldades.

• Bombas de lóbulo rotativo: Suave com sólidos, bom para misturas sensíveis ao cisalhamento ou partículas grandes.

• Bombas de diafragma de pistão: Excelente para aplicações de alta pressão e manuseio de polpas com teor extremamente alto de sólidos. Eles utilizam um diafragma para isolar a lama do óleo hidráulico e das peças móveis da bomba, reduzindo o desgaste.

Este artigo se concentrará principalmente nas bombas centrífugas de polpa, pois elas representam a grande maioria das aplicações.

3. Principais recursos e componentes de design

O projeto de uma bomba centrífuga de polpa é um estudo de mitigação de danos.

• Construção Pesada: Cada componente é construído para ser mais espesso e resistente do que seu equivalente líquido transparente para suportar o desgaste e absorver as vibrações do bombeamento de misturas irregulares.

• Impulsor: Normalmente tem menos palhetas, mais espessas e mais largas (geralmente 3-5) para permitir a passagem de sólidos e reduzir o entupimento. Ele foi projetado para operar em velocidades mais lentas (uma velocidade específica mais baixa) para minimizar o desgaste abrasivo.

• Voluta (Invólucro): Apresenta uma carcaça grande, semivoluta ou concêntrica para reduzir a velocidade e fornecer amplo espaço para a passagem de sólidos, minimizando pontos de desgaste.

• Forros: Muitas bombas de polpa são projetadas com revestimentos substituíveis dentro da carcaça. Isto permite que as peças de desgaste sacrificial sejam substituídas por uma fração do custo de substituição de toda a carcaça da bomba. Os revestimentos podem ser simétricos (para desgaste uniforme) ou assimétricos (para prolongar a vida útil em áreas de alto desgaste).

• Sistema de vedação: Talvez o subsistema mais crítico. Os selos mecânicos padrão geralmente falham rapidamente.

  • Selo do expulsor: Uma câmara selada e cheia de óleo com um impulsor de palheta reversa que cria uma barreira de pressão para evitar que a lama entre na área da sobreposta. Requer água limpa para operação eficaz.

  • Selo de água da glândula (têmpera): Introduz água limpa e pressurizada na caixa de empanque para remover partículas abrasivas das faces da vedação.

  • Selo Mecânico Externo: Usa uma vedação especialmente projetada com faces endurecidas (por exemplo, carboneto de silício versus carboneto de silício) e um sistema de fluido de barreira para manter o ambiente de vedação limpo.

4. A Ciência dos Materiais: Escolhendo a Armadura Certa

A seleção do material é a primeira linha de defesa contra o desgaste. A escolha depende da abrasividade, corrosividade e tamanho das partículas da pasta.

• Ferro branco com alto teor de cromo (27% de cromo): O padrão da indústria para polpas altamente abrasivas. É extremamente duro (600-700 BHN) e oferece excelente resistência à abrasão, mas pode ser quebradiço e suscetível à corrosão por lamas ácidas.

• Borracha Natural (Elastômeros): Superior ao metal em muitas aplicações que envolvem abrasivos finos e afiados (por exemplo, areia e cascalho). Sua elasticidade permite absorver a energia do impacto das partículas e flexionar sem fraturar. No entanto, é inadequado para rochas grandes e pontiagudas ou óleos/solventes.

• Poliuretano: Oferece um excelente equilíbrio entre alta resistência à abrasão e tenacidade. É frequentemente usado para revestimentos, impulsores e outros componentes que lidam com lamas moderadamente abrasivas.

• Aços Inoxidáveis (por exemplo, CD4MCu, 316SS): Usado principalmente quando a corrosão é uma preocupação significativa juntamente com a abrasão. Eles são mais macios que o ferro com alto teor de cromo, mas oferecem resistência química muito melhor.

• Cerâmica e Compósitos Cerâmicos: Usado em aplicações de desgaste ultra-alto, como peças pequenas de bombas de alta pressão ou como placas de desgaste em vedações. Eles oferecem extrema dureza, mas são muito caros e quebradiços.

5. Áreas Críticas de Aplicação

• Mineração e Processamento Mineral: A maior aplicação. Utilizado em todas as etapas, desde o transporte de minério em um mineroduto de hidrotransporte até a alimentação de moinhos (alimentação de ciclone) e disposição de rejeitos.

• Dragagem: Essencial para recuperação de terras, manutenção de cursos de água e mineração de areia e cascalho de leitos de rios e mares.

• Usinas Elétricas a Carvão: Bombear cinzas residuais e cinzas volantes misturadas com água para eliminação.

• Produção de Aço e Metal: Manuseio de lama incrustada de laminadores e outros produtos residuais.

• Construção e Túneis: Desidratação de escavações e bombeamento de entulho (lama) de máquinas de perfuração de túneis.

• Minerais Industriais e Agregados: Processamento de areia, cascalho, cimento e gesso.

6. Seleção e Melhores Práticas Operacionais

Selecionar a bomba de polpa correta é uma tarefa de engenharia de sistemas.

1. Caracterização da pasta: Uma análise completa das propriedades da pasta (SG, tamanho de partícula, pH, concentração) é o primeiro passo essencial.

2. Determinando a altura manométrica e o fluxo: As curvas do sistema devem levar em conta a maior gravidade específica e a natureza viscosa da lama.

3. Dimensionamento da bomba: As bombas de polpa são dimensionadas para operar a uma velocidade mais lenta do que bombas de água para reduzir o desgaste. O ponto operacional alvo geralmente está à direita do Ponto de Melhor Eficiência (BEP) na curva de desempenho para evitar recirculação e desgaste no lado da sucção.

4. Projeto de tubulação: Use curvas de raio grande, evite contrações/expansões repentinas e garanta que a velocidade do tubo seja alta o suficiente para evitar assentamentos, mas baixa o suficiente para minimizar a erosão.

7. O futuro do bombeamento de polpa

A inovação continua a concentrar-se no prolongamento da vida útil dos componentes e na redução do custo total de propriedade.

• Materiais Avançados: Desenvolvimento de materiais nanoestruturados, compósitos de dupla dureza e poliuretanos melhorados.

• Manutenção Preditiva: Integração de sensores IoT para monitorar vibração, temperatura e pressão em tempo real, permitindo manutenção baseada em condições antes que ocorra uma falha catastrófica.

• Dinâmica de Fluidos Computacional (CFD): Usando simulação avançada para otimizar projetos de impulsor e voluta para redução de turbulência, melhor manuseio de sólidos e desgaste minimizado.

8. Conclusão

As bombas de polpa são uma prova do pragmatismo da engenharia. Eles não foram projetados para máxima eficiência hidráulica, mas para máxima longevidade e confiabilidade nos ambientes mais severos. Ao compreender a interação entre projeto mecânico robusto, ciência de materiais avançada e integração cuidadosa de sistemas, os engenheiros podem selecionar e operar esses equipamentos vitais para garantir o fluxo contínuo e econômico de algumas das misturas mais desafiadoras do mundo. Sua operação incansável é fundamental para a infraestrutura e as indústrias que formam a espinha dorsal da economia global.
